一.適用閥門類型及對比
二.關鍵設計特點
抗空化核心：
多級減壓：通過多級節流孔逐步降壓，避免壓力驟降至飽和蒸氣壓。
角閥結構：利用介質對閥體的撞擊消耗能量，降低氣泡潰滅沖擊。
硬質合金：閥座/閥瓣采用司太立合金（Stellite 6/21），硬度HRC 40+，耐微射流沖擊。
流量匹配的重要性：
案例中Gestra閥在設計流量531kg/h（50%開度） 時壽命4年，而開度80%-100%（流量1700kg/h）時僅存活1-3個月。
結論：閥門開度必須落在主調節區（如YARWAY的3-6圈），避免小開度（節流加劇）或大開度（空化區）。
三.生產控制關鍵點
結構優化：
避免閥體內部存在未打通孔洞（如Gestra閥的螺栓孔），防止局部沖蝕。
采用整體鍛造閥體減少焊縫（YARWAY方案），降低焊縫沖蝕風險。
材質選擇：
閥內件：必須使用鈷基合金（Stellite）或碳化鎢硬化處理。
閥體：優先選用鉻鉬鋼（如F22）而非碳鋼，提升抗沖蝕性。
工藝匹配：
口徑計算：根據最大/最小流量選型，案例中DN25升級至DN40。
壓差控制：出口管道擴徑（DN50→DN80）降低流速，減輕沖刷。
4.流量與開度匹配
核心原則：閥門開度必須落在主行程范圍（如YARWAY的3-6圈）。
教訓：Gestra閥在50%開度運行4年，開度＞80%后壽命僅1-3個月（空化加劇）。
對策：按實際最大排污量選型，確保正常開度在30%-70%之間（避開小開度&全開沖擊區）。
5.焊接與安裝規范
角閥焊接時：關閉閥門，避免熱變形影響密封；出口預留足夠直管段（減少紊流）。
操作順序：先開排污閥→后開前端閘閥；先關前端閘閥→后關排污閥，保護閥門免受沖擊。

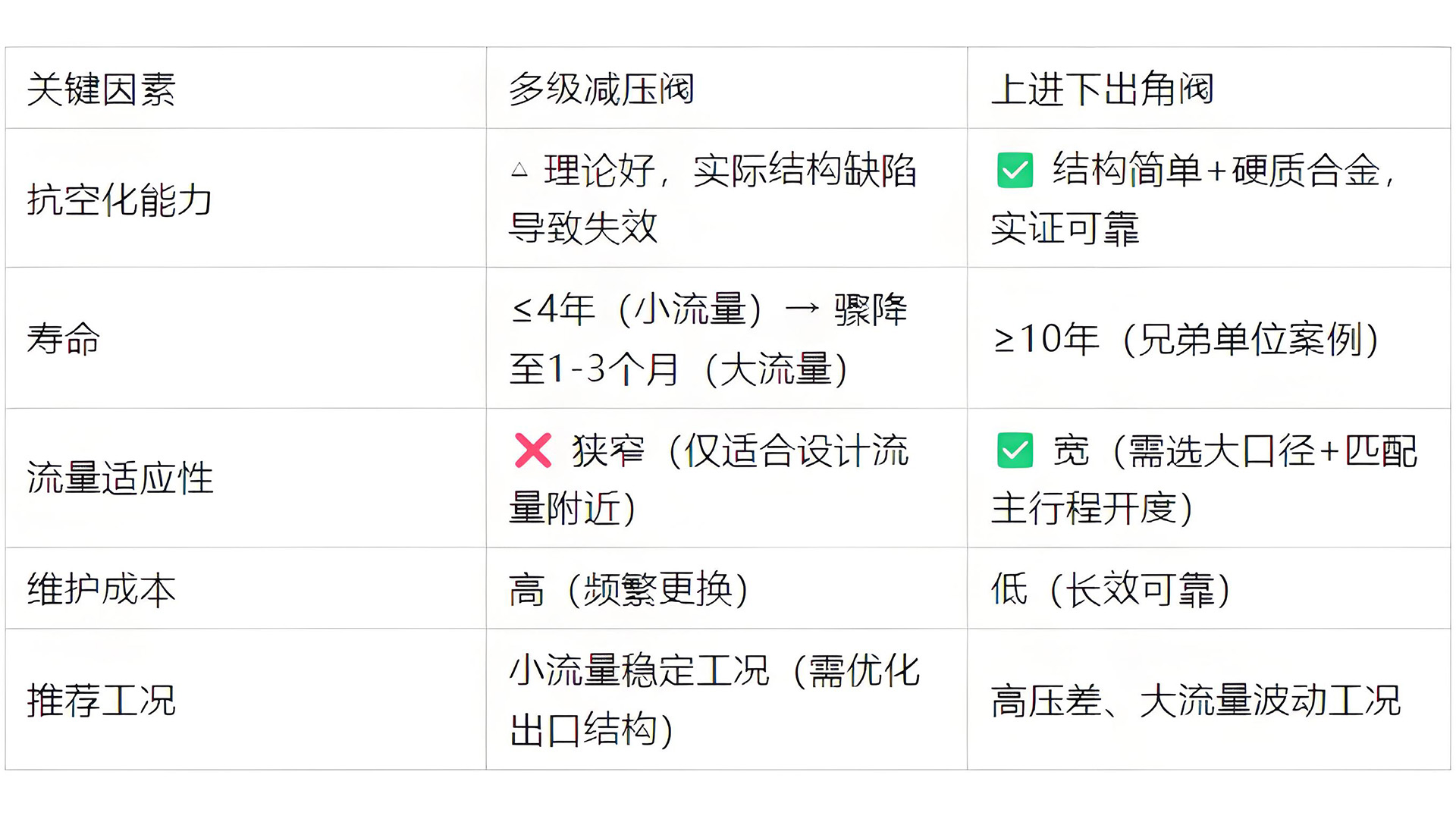

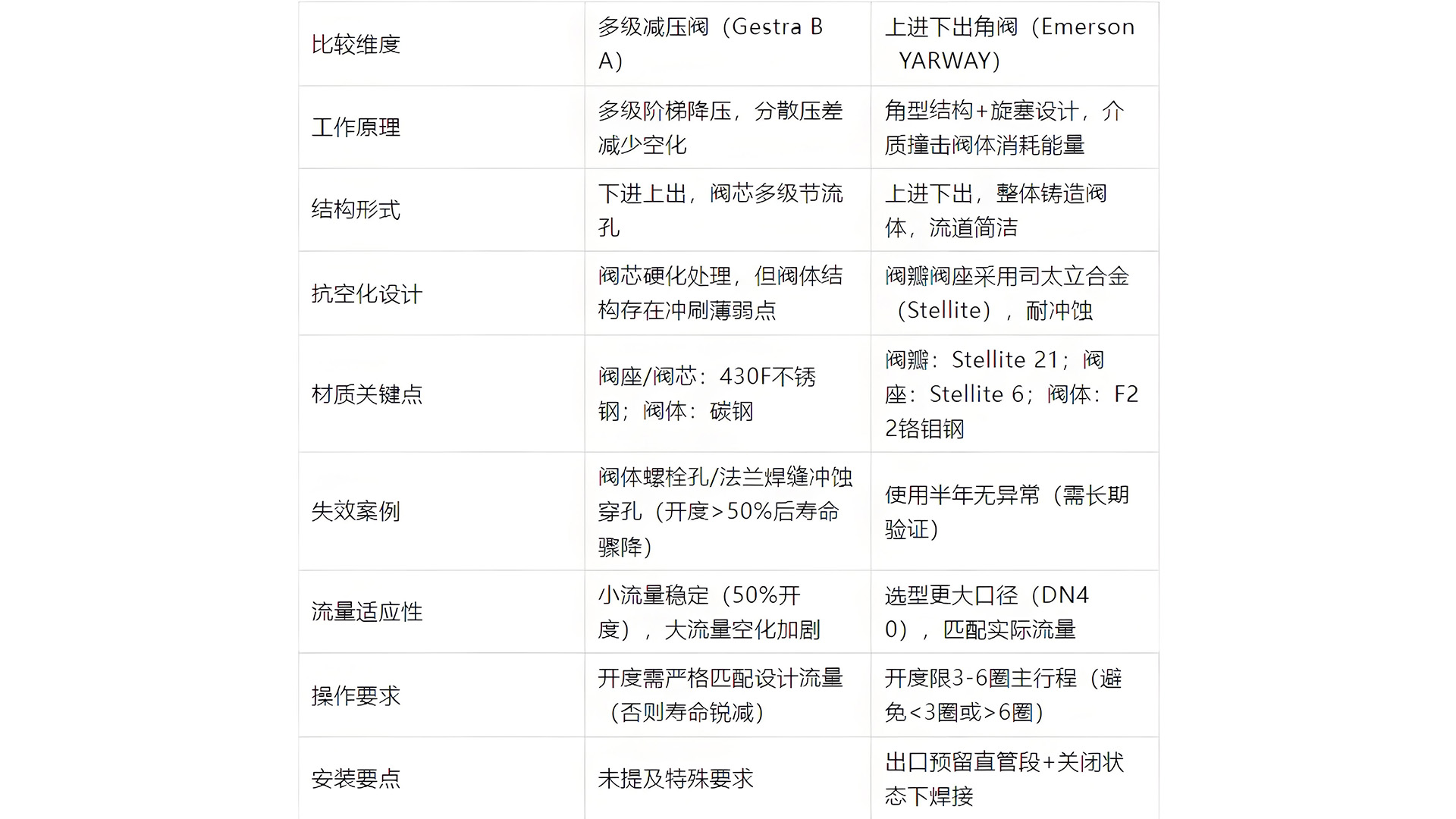

四、選型與操作比較表
五、結論

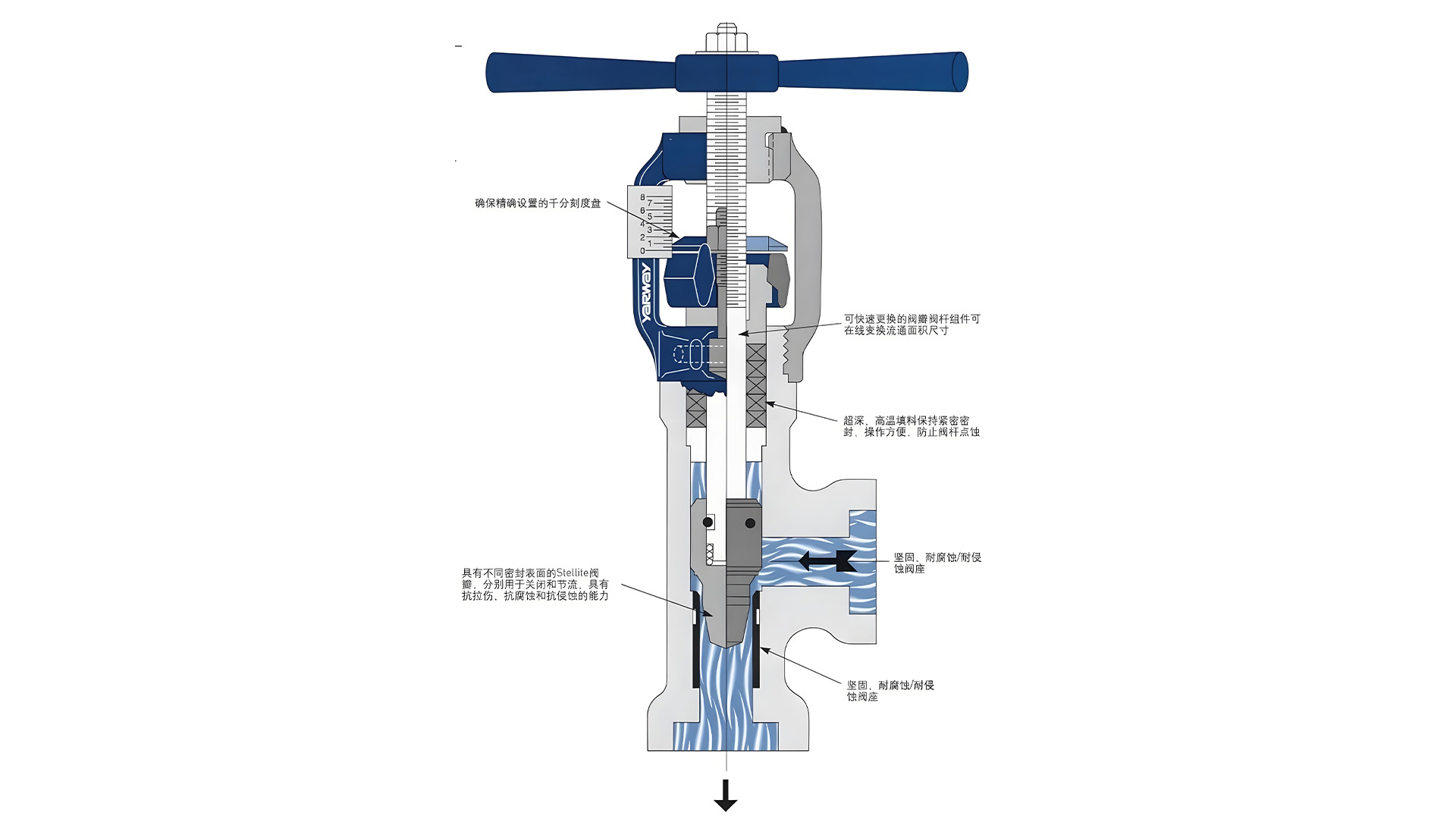

首選閥門：上進下出角閥（如Emerson YARWAY），搭配Stellite硬質合金密封面，結構簡單抗空化。
必須措施：
精準選型：按最大排污量計算口徑（如DN40），確保開度在30%-70%主行程區間。
嚴格操作：禁用沖擊區開度（如YARWAY的6-8圈僅作間歇使用）。
規范安裝：焊接時關閉閥門，保證出口直管段長度。
避坑點：

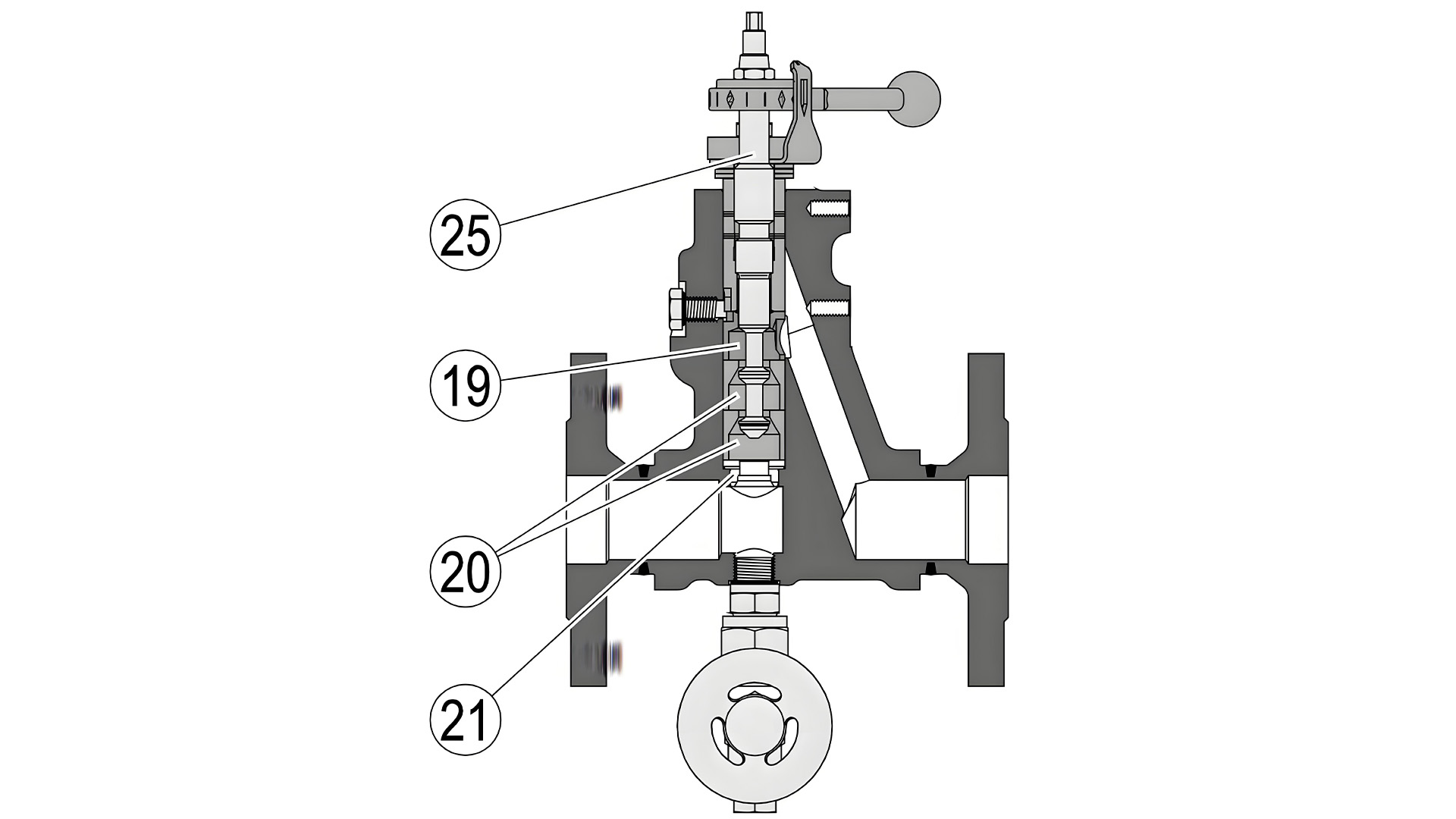

避免閥門出口存在未打通孔洞或焊縫突出（Gestra閥失效主因）；
工藝負荷變化時重新校核閥門流量適應性。
4.替代方案：多級減壓閥需徹底改進閥體結構（消除內部缺陷），并嚴格限定流量范圍。
5.必控要素：
流量-開度匹配（嚴禁超范圍使用）
司太立合金閥內件
安裝規范性（焊接/直管段/操作順序）
